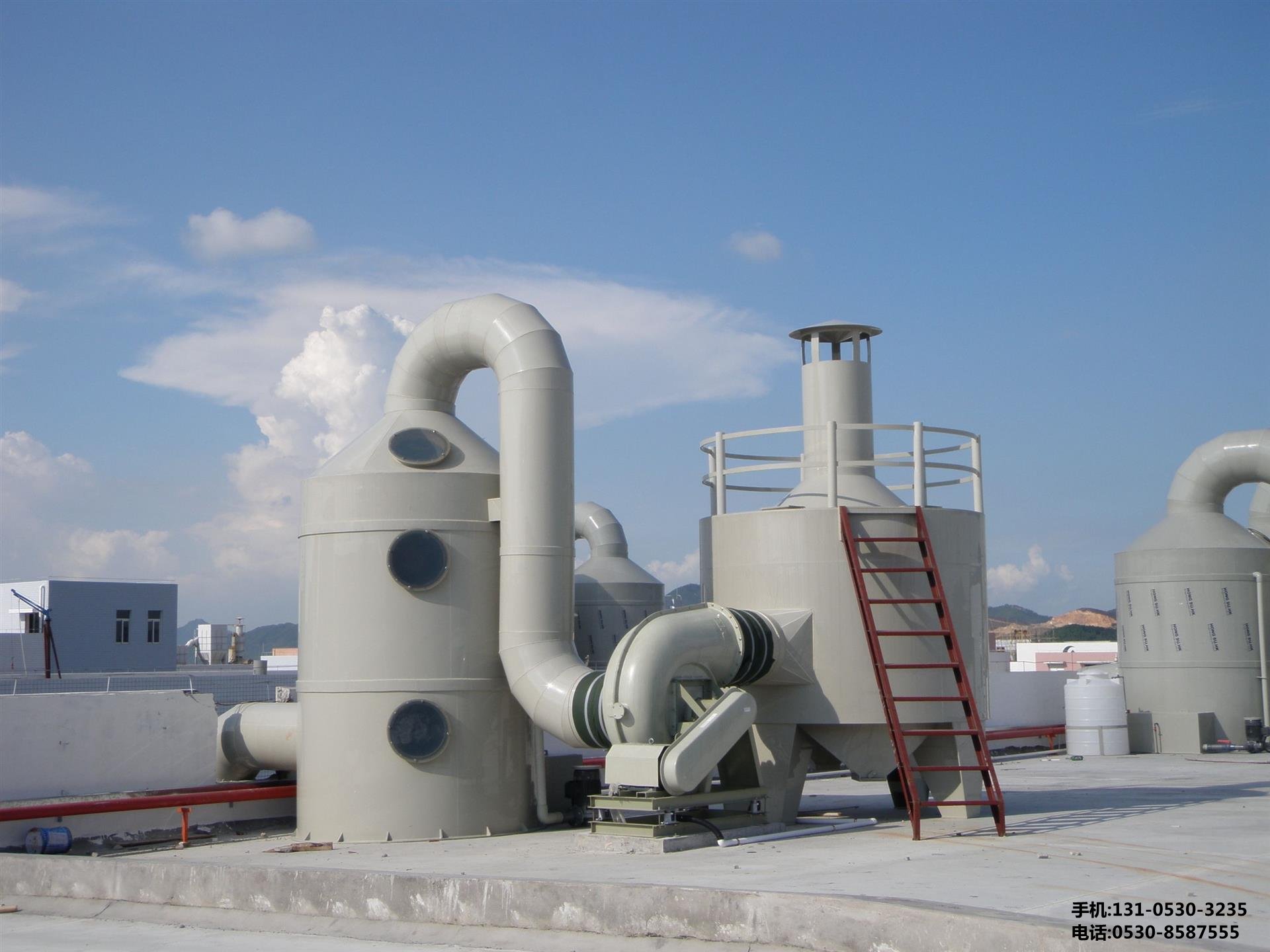

不銹鋼酸霧凈化塔的結構
不銹鋼酸霧凈化塔是一種專門用于處理工業生產過程中產生的酸性廢氣的環保設備，其結構設計精巧且功能明確。以下是關于不銹鋼酸霧凈化塔結構的詳細解析：
進氣系統
進氣口：通常位于塔體的底部或側面，是酸性廢氣進入凈化塔的入口。其設計形狀和尺寸會根據具體的風量和廢氣成分等因素進行***化，以確保廢氣能夠均勻地進入塔內，避免出現氣流短路或局部濃度過高的情況。
導流裝置：在進氣口與塔體內部之間，一般會設置導流裝置，如導流板等。其主要作用是對進入的廢氣進行初步的引導和分散，使廢氣能夠平穩地向上流動，并與后續的噴淋液充分接觸，提高凈化效率。
噴淋系統
噴淋管：通常采用不銹鋼材質制作，根據塔體的***小和處理風量，會設計成不同的管徑和布局。噴淋管上均勻分布著多個噴嘴，以確保吸收液能夠均勻地噴灑在填料層上。
噴嘴：一般選用耐腐蝕、耐磨損的不銹鋼噴嘴或塑料噴嘴，其噴霧角度和流量經過精心設計，能夠?qū)⑽找红F化成細小的液滴，增***與廢氣的接觸面積，促進氣液之間的傳質和化學反應。
循環泵：是驅動吸收液循環的動力設備，通常采用不銹鋼離心泵。循環泵將吸收液從儲液槽中抽出，加壓后送往噴淋管，保證噴淋系統的正常運行。其流量和揚程會根據凈化塔的處理能力和系統阻力等參數進行選擇。
填料層
填料類型：常見的填料有環形填料、波紋填料、多面空心球等。這些填料具有比表面積***、空隙率高、耐腐蝕等***點，能夠為氣液兩相提供充分的接觸表面，增強吸收效果。
填料支撐架：位于填料層的底部，用于支撐填料的重量，防止填料下沉和變形。支撐架通常采用不銹鋼格柵或網狀結構，具有******的強度和透氣性，不會影響氣流和液流的通過。
除霧層
除霧裝置：一般安裝在塔體的***部，用于去除隨廢氣上升而夾帶的液滴。常見的除霧裝置有絲網除霧器、折流板除霧器等。絲網除霧器由多層不銹鋼絲網組成，具有較高的除霧效率；折流板除霧器則是通過巧妙設計的折流結構，使液滴在重力作用下與氣體分離。
沖洗裝置：為了保持除霧器的除霧效果，通常會配備沖洗裝置。定期對除霧器進行沖洗，可以清除附著在除霧器上的污垢和結晶物，防止堵塞，延長除霧器的使用壽命。
排氣系統
排氣口：位于塔***的除霧層上方，是凈化后的廢氣排入***氣的出口。排氣口的設計要保證排放的廢氣符合***家環保標準，同時避免對周圍環境造成二次污染。一般會安裝防雨帽等防護裝置，防止雨水倒灌進入塔內。
風機：用于將凈化后的廢氣抽出并排放到***氣中，同時也為整個系統提供一定的負壓，保證廢氣能夠順利地通過凈化塔。風機通常采用防腐風機，如玻璃鋼風機或不銹鋼風機，其風量和風壓會根據處理風量和系統阻力進行選型。
底座與框架
底座：是整個凈化塔的支撐基礎，通常采用混凝土基礎或鋼結構底座。底座的設計要考慮到凈化塔的重量、風載、地震等因素，確保凈化塔的穩定性和安全性。
框架：對于***型的不銹鋼酸霧凈化塔，可能會設置框架結構，用于支撐和固定塔體、噴淋系統、填料層等部件。框架一般采用不銹鋼型材制作，具有足夠的強度和剛度，保證設備的正常運行。
總的來說，不銹鋼酸霧凈化塔憑借其科學合理的結構設計，各部分協同工作，實現了對酸性廢氣的有效凈化處理，在工業生產中發揮著不可或缺的環保作用。
