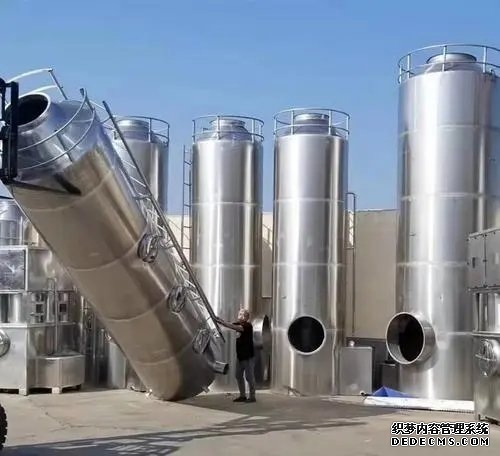

噴淋塔保溫方式及加工過程詳解
噴淋塔作為工業廢氣處理的核心設備，其保溫性能直接影響處理效率、能源消耗及設備壽命。合理的保溫設計可減少熱量損失、防止結露腐蝕，并維持反應溫度穩定性。以下從保溫方式及加工過程兩方面展開詳細說明。
一、噴淋塔的保溫方式
1. 保溫材料選擇
巖棉/玻璃棉：耐高溫（可達500℃）、成本低，適用于中低溫工況，但防水性較差，需配合防潮層。
硅酸鋁纖維毯：輕質、隔熱性能***異，耐溫高達1000℃，適合高溫煙氣環境。
聚氨酯泡沫：導熱系數低（0.022 W/m·K），適合低溫防冷凝場景，但耐溫上限約120℃。
納米氣凝膠：超低導熱率（0.015 W/m·K）、防水防火，適用于空間受限或高節能需求場景。
2. 保溫結構設計
雙層夾套式：外層采用不銹鋼或鍍鋅板保護，內層填充保溫材料，適用于高壓或腐蝕性氣體環境。
模塊化拼裝：預制保溫板通過搭扣或螺栓固定，便于安裝拆卸，適合***型塔體。
電伴熱集成：在保溫層內嵌入加熱電纜，用于嚴寒地區或需恒溫控制的工藝。
3. 關鍵部位強化處理
噴嘴連接處：采用硅膠密封+雙層保溫，防止局部散熱導致結晶堵塞。
觀察窗/檢修口：使用真空***熱板（VIP）降低熱橋效應，確保可視區域無冷凝。
底部沉淀區：鋪設耐磨陶瓷纖維毯，兼顧防腐與保溫。
二、噴淋塔加工核心流程
1. 材料預處理
基材切割：塔體不銹鋼/PP板材采用激光切割，公差控制在±0.5mm以內。
表面處理：噴砂除銹達Sa2.5級，噴涂環氧富鋅底漆（膜厚6080μm）增強附著力。
2. 主體成型工藝
卷圓焊接：筒節經卷板機成型，縱縫采用自動氬弧焊，焊縫探傷合格率≥98%。
錐斗制造：液壓模具壓制錐形封頭，過渡段R角≥3倍板厚以減少應力集中。
填料支撐柵板：碳鋼鍍鋅+耐腐蝕格柵，開孔率≥70%確保氣液分布均勻。
3. 功能組件裝配
噴淋系統：
噴嘴選型：實心錐（覆蓋面積***）/空心錐（霧化細密），材質可選碳化硅（耐磨）或PTFE（耐腐蝕）。
管道布局：DN50DN200分級變徑設計，流速控制在1.52.5m/s避免空化。
除霧器模塊：
屋脊式設計，葉片間距3040mm，壓降≤200Pa，去除粒徑＞20μm液滴。
采用FRP材質，氧指數≥32，滿足阻燃要求。
4. 智能控制系統
pH在線監測：搭配PID算法自動投加NaOH/H?SO?，控制精度±0.2。
循環泵變頻：根據流量壓力曲線動態調節，節能率可達30%以上。
防爆設計：ExdⅡBT4級電氣防護，適用于VOCs濃度＞25%LEL工況。
三、質量控制關鍵點
1. 焊縫檢測：100%煤油滲漏試驗+20%X射線抽檢，確保無貫穿性缺陷。
2. 保溫層密度：壓縮至標稱厚度90%后回彈率≥85%，防止長期使用塌陷。
3. 氣密性測試：充氮至0.05MPa保壓24h，泄漏率＜0.5%/h。
四、典型應用場景對比
行業***域 溫度范圍 推薦方案 ***殊要求
化工尾氣處理 150400℃ 硅酸鋁+硅酸鈣復合保溫 抗酸堿腐蝕涂層
垃圾焚燒脫硫 60180℃ 聚氨酯+玻璃鋼外護層 耐磨性能強化
電子廠酸洗線 常溫80℃ 納米氣凝膠+PVC防潮層 潔凈無塵安裝工藝
五、維護保養要點
季度巡檢：紅外熱成像檢測保溫薄弱點，修補縫隙＞2mm處。
年度更換：易損區（如人孔周邊）保溫材料每2年整體更換。
應急處理：配備同規格備用噴嘴，堵塞時可在30分鐘內完成更換。
通過科學選材、精密加工與智能運維的結合，現代噴淋塔可實現熱損失＜15%、使用壽命超10年的高效運行目標。隨著新材料與數字孿生技術的應用，未來將向輕量化、自適應保溫方向持續升級。
